En la actualidad se está terminando el proyecto
de construcción del observatorio astronómico en el que se aloja bajo una cúpula
de 2.5 metros de diámetro el telescopio
Meade ACF (Advanced Ritchey-Chrétien) de
40 cm de abertura.
Esta imagen corresponde al 3D del proyecto
iniciado a finales de 2005. Después de varios modelos propuestos se optó por la
construcción de dos plantas colocando el telescopio sobre un pilar de 40cm de
diámetro y 4.30 metros de altura, quedando el telescopio alojado en la segunda
planta.
Aquí
se pueden descargar unos planos del proyecto.
%20NE.bmp)

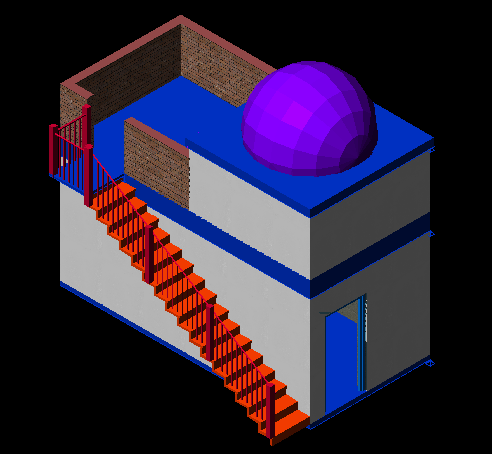

Vista Noreste del futuro observatorio
Después de mirar tres posibles candidatos
lugares para la construcción del observatorio se decidió hacerlo en la ladera de
un cerro de 504 metros de altura, quedando la base del observatorio a 489 metros
y el telescopio en ese caso quedaría situado a 493 metros de altura. El
incoveniente de hacerlo en la ladera suponía que la vista hacia el este se vería
sacrificada hasta en 15º de altura hacia el este y noreste, pero con las
ventajas de quedarse mas resguardado del viento y algunas luces parásitas.

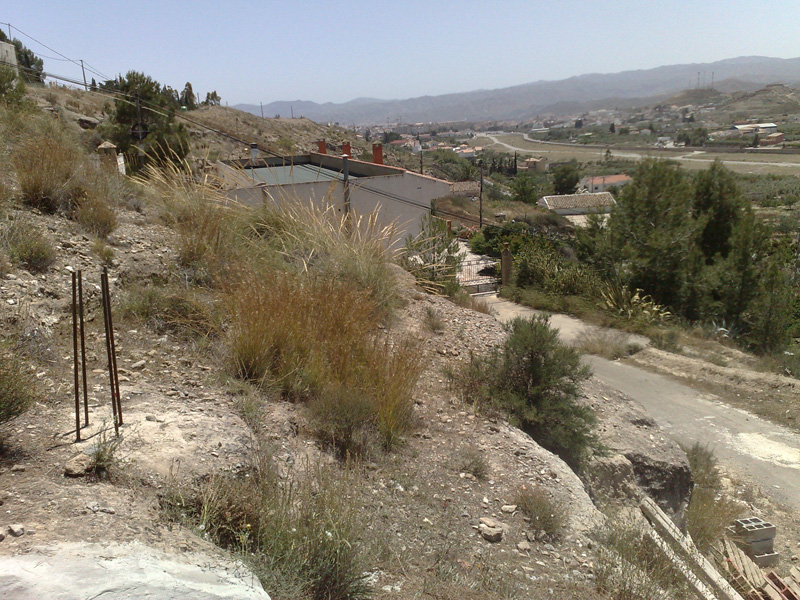

En la siguiente imagen el emplazamiento
definitivo que se eligió en mayo de 2009, donde se ven las varillas
para el arranque del pilar donde está situado el
detector de rayos
del observatorio.

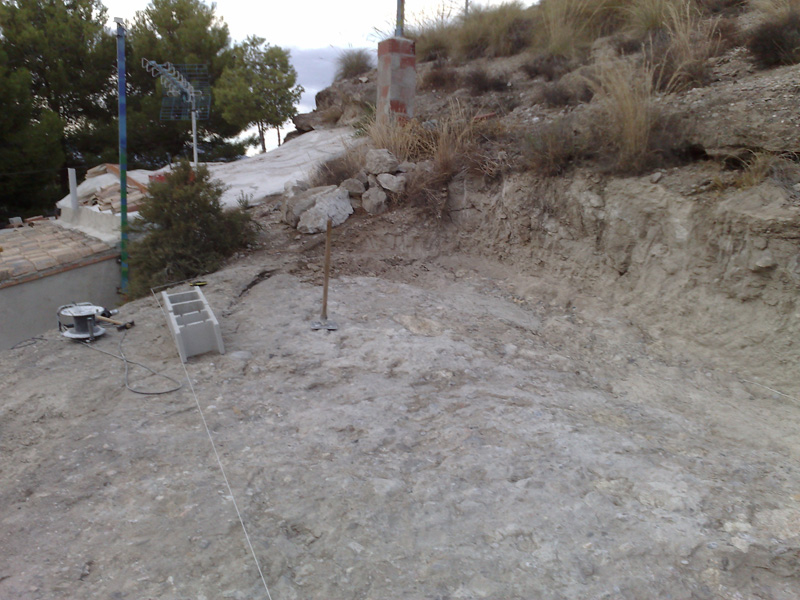

En septiembre de 2009 estaba la base preparada
para empezar con la cimentación.

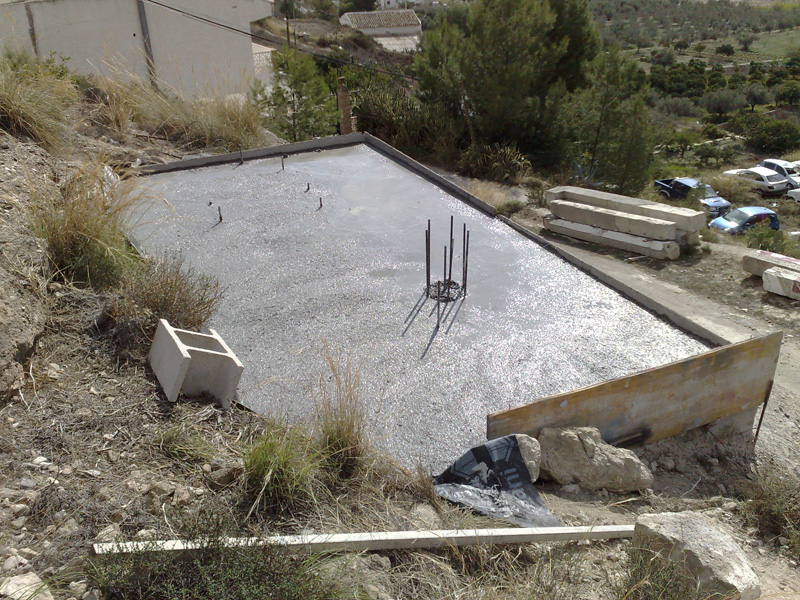

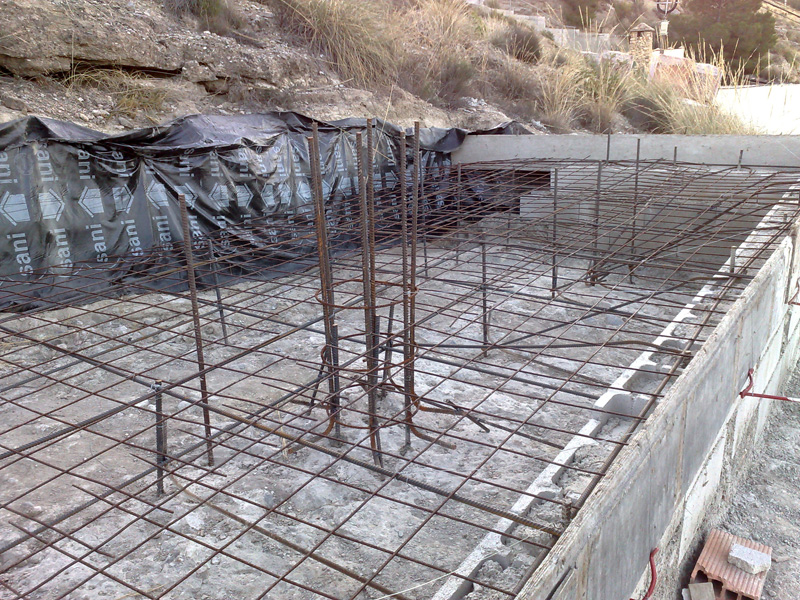

A mediados de octubre de 2009 se realizó la
cimentación de la base del observatorio.

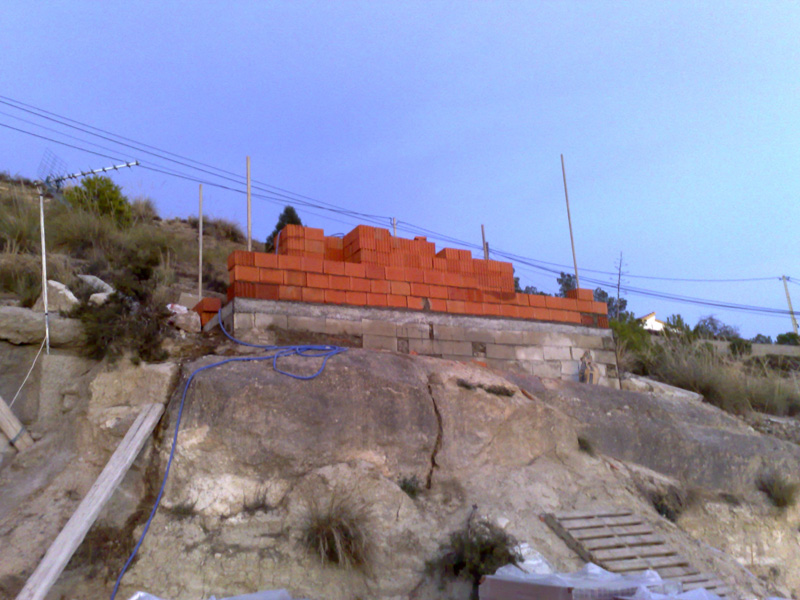

A finales de octubre de 2009 la construcción de
los muros ya era una realidad.

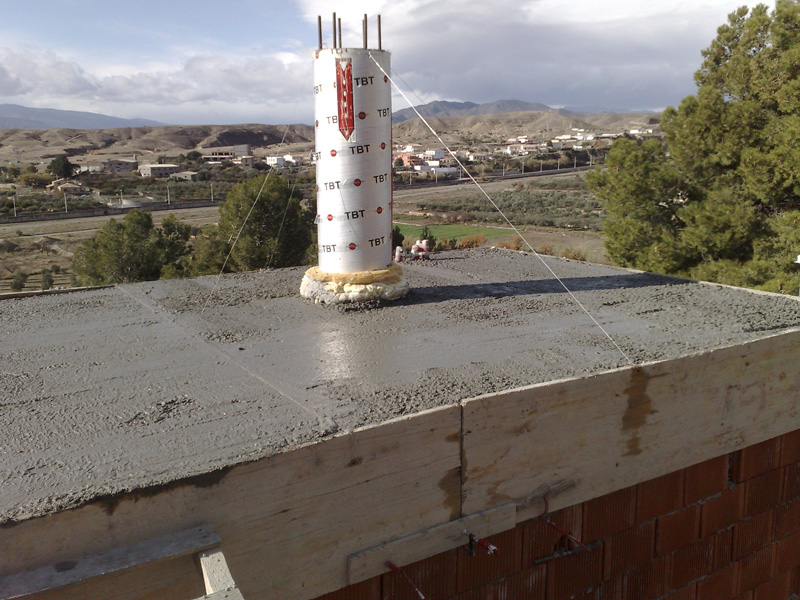

Tras subir los muros de la primera planta y
colocar las viguetas para el techo se pasó el 31 de diciembre de 2009 a la
cimentación del suelo de la planta del telescopio y el pilar de 40 cm que
serviría de apoyo para la colocación del telescopio.

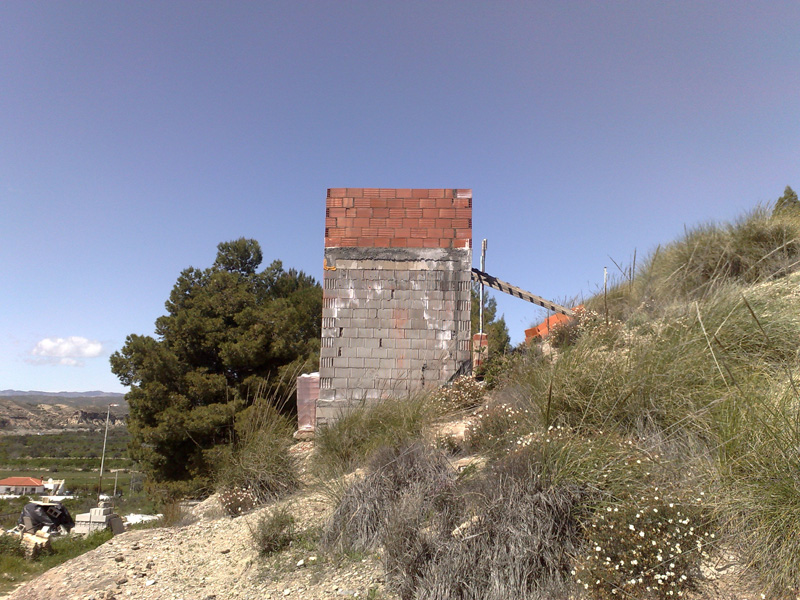

Tras un pequeño receso por el mal tiempo invernal,
a finales de marzo de 2010 quedaba a mitad la construcción de la parte superior.
Durante los primeros meses de 2010 se comenzó con
la parte técnica de diseño de planos para la construcción de la cuña ecuatorial
que hace de soporte entre el pilar de obra y el telescopio.
En este enlace se puede ver una imagen en 3D del proyecto de la cuña ecuatorial.

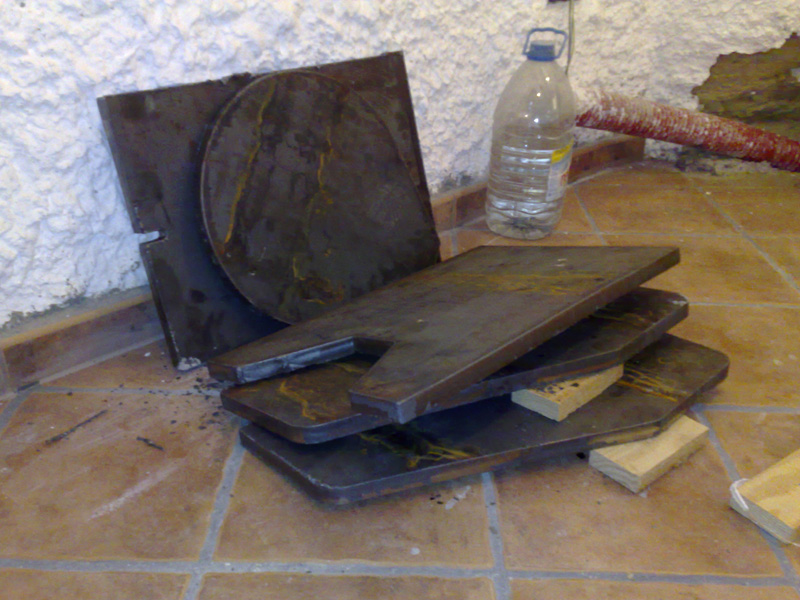

A finales de abril se comenzó con la construcción
de placas de hierro de la cuña ecuatorial.

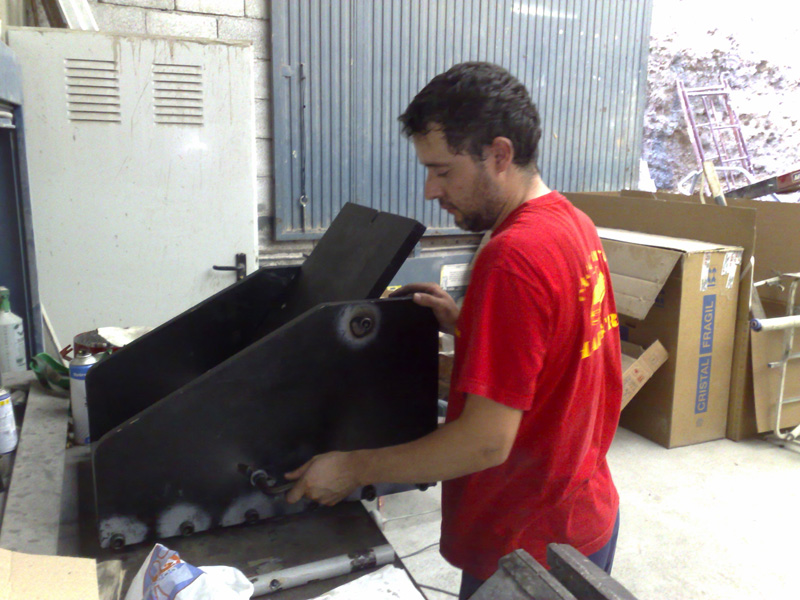

En agosto de 2010 se completó la construcción de
la cuña haciendo el mecanizado en un torno para la unión de las piezas.

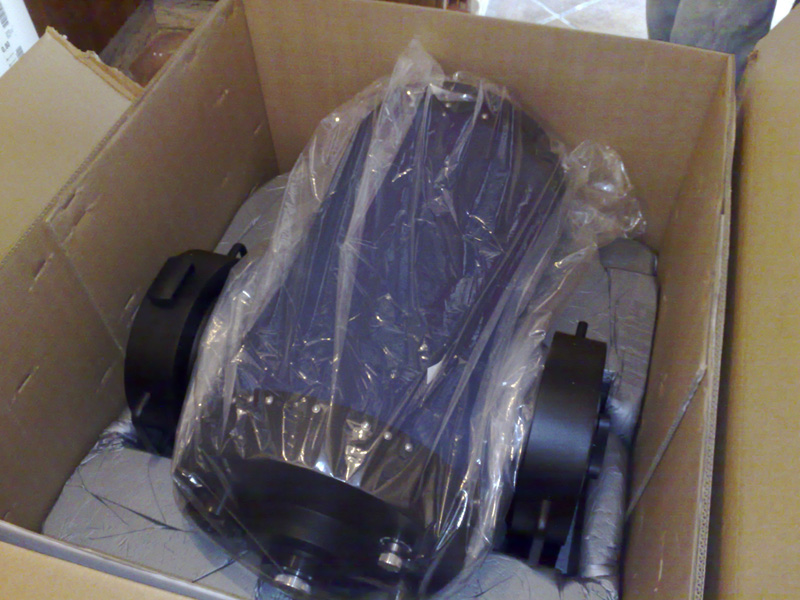

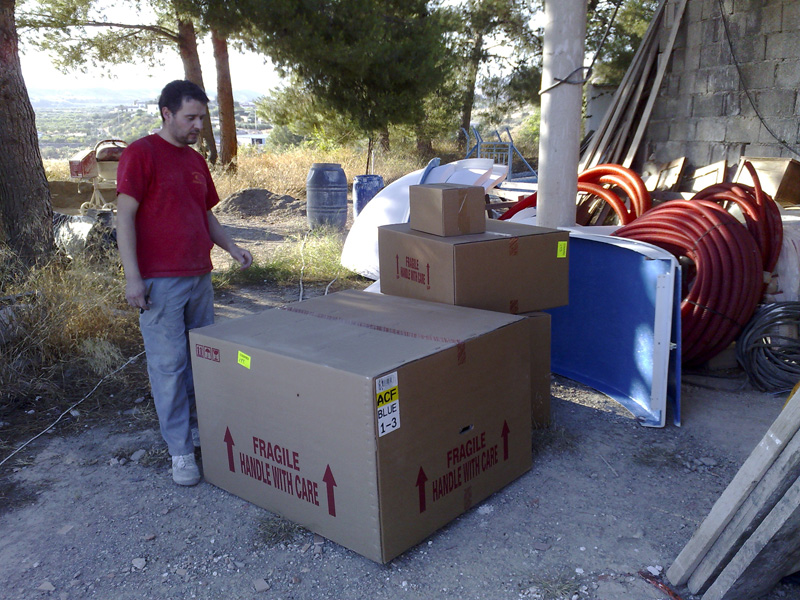

En julio de 2010 recibimos el telescopio de la
casa Meade, ACF (Advanced Ritchey-Chrétien) de
40 cm (16") de abertura desde Estados Unidos gracias a
IMVO.

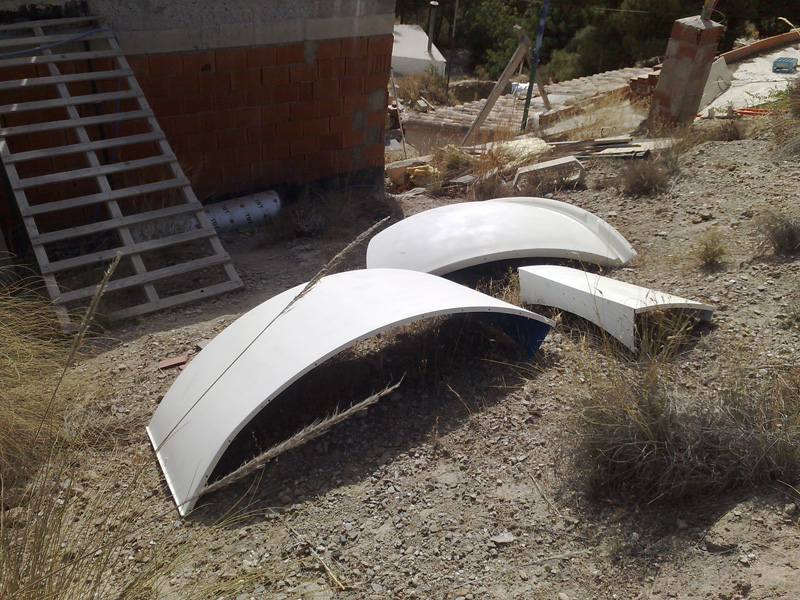

Así también como las piezas de la cúpula de 2.5
metros de diámetro de IMVO.

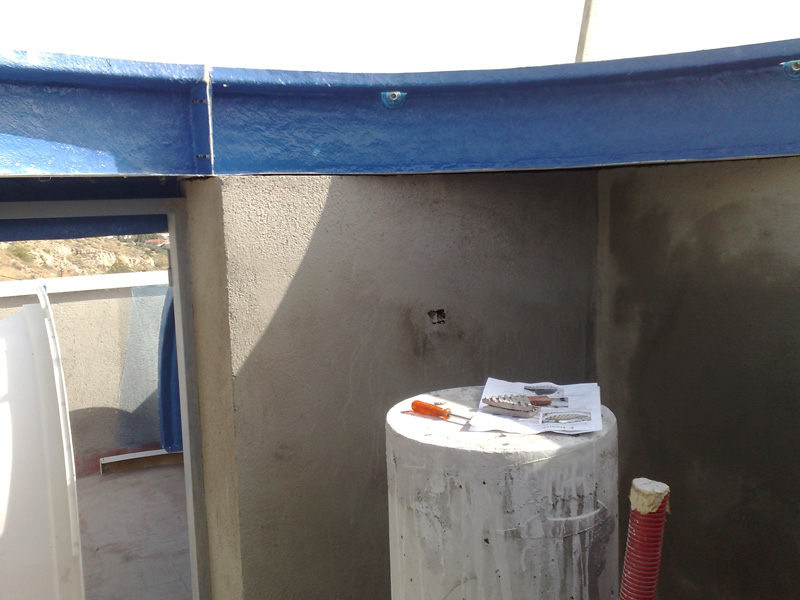

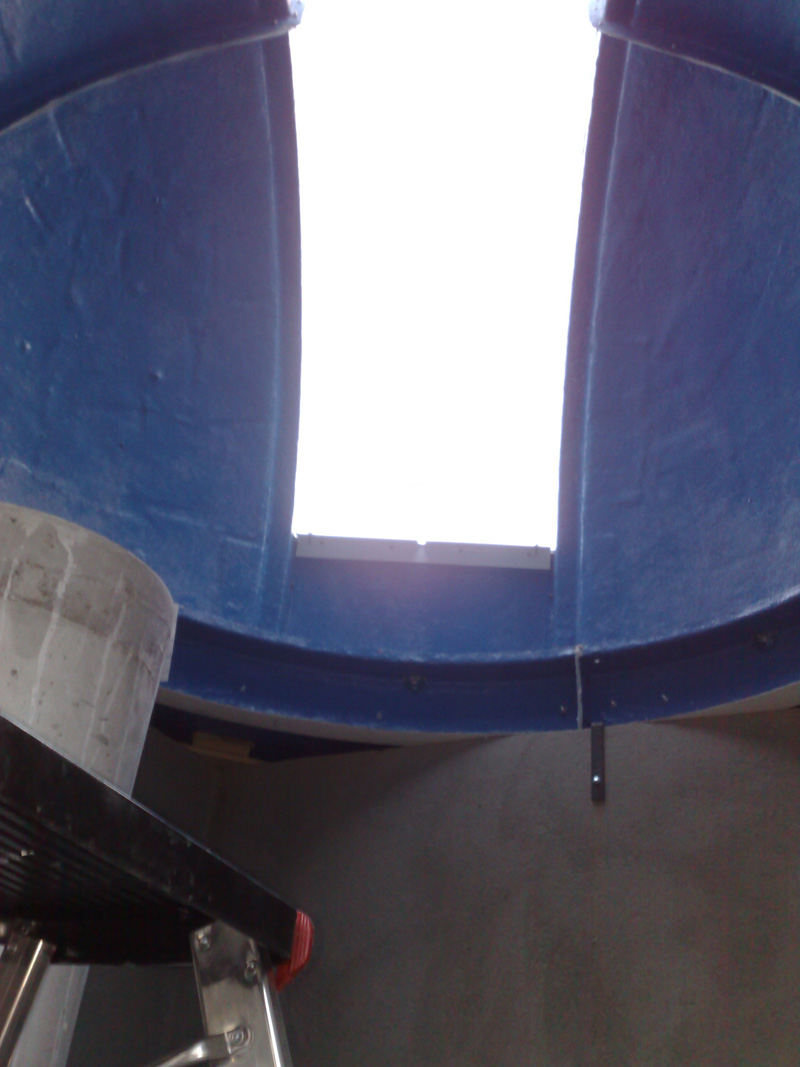

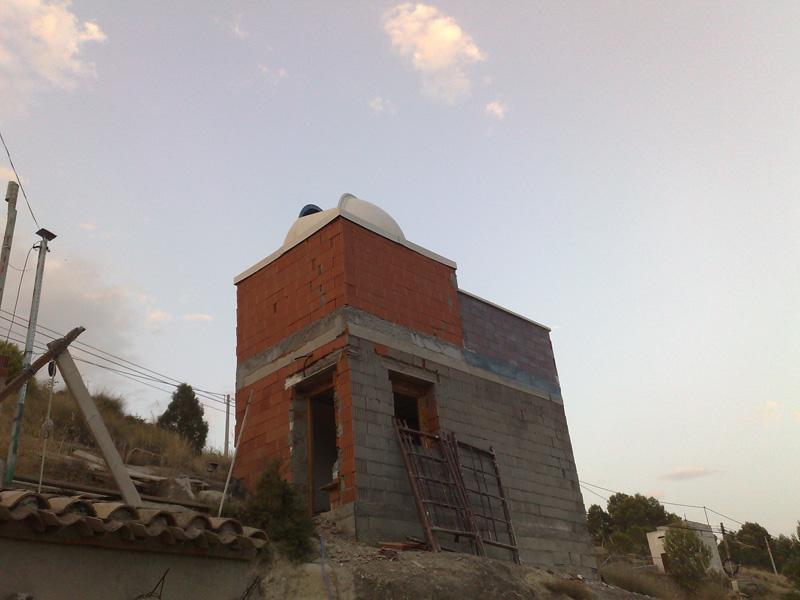

A mediados de Agosto se hizo el montaje y la
puesta de la cúpula en el observatorio.
En septiembre de 2010 se comenzó con el diseño
y construcción de las escaleras exteriores de acceso al observatorio y la planta
segunda. La empresa no era sencilla, había que salvar 3.5 metros de desnivel en
un espacio reducido para conseguir el mejor acceso posible al observatorio.
Después de varias alternativas se optó por la de hacer cuatro tramos de
escalera.
En este enlace se puede ver un plano de detalle de las escaleras.

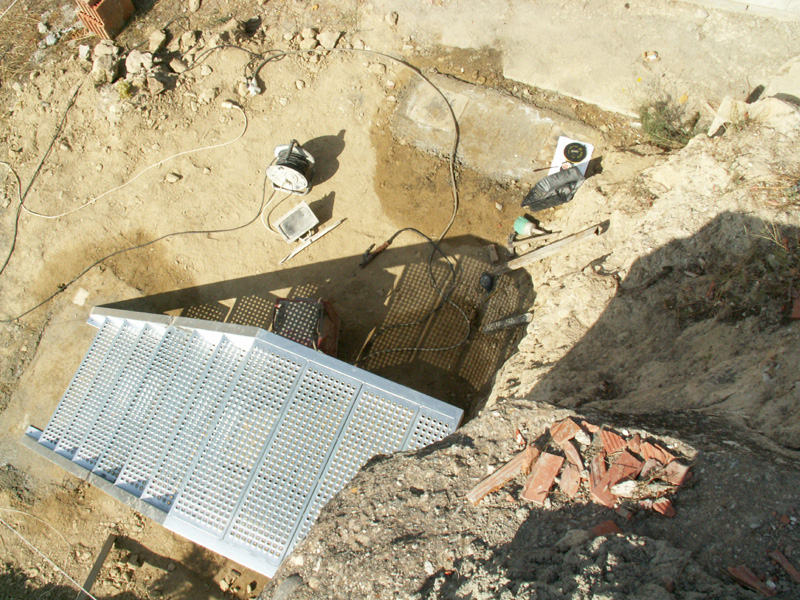

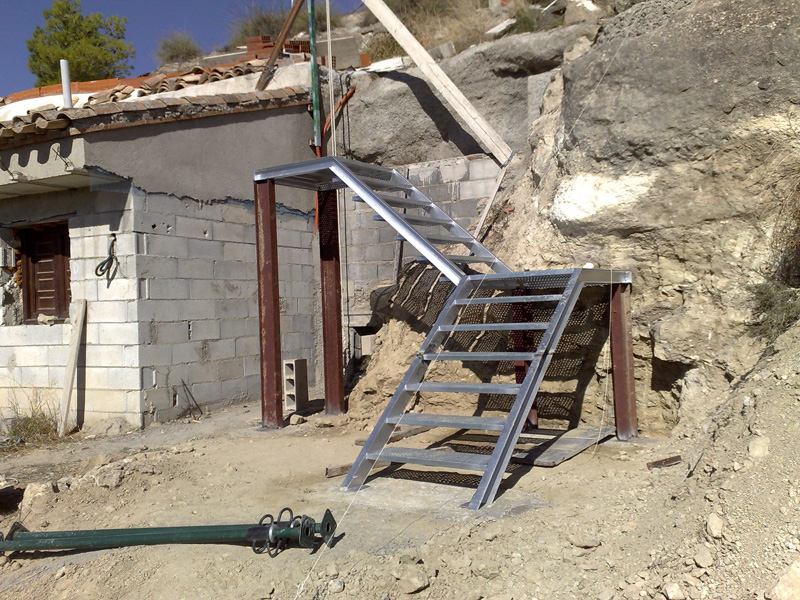

A mediados de octubre de 2010 se comenzó con la
colocación de las escaleras.

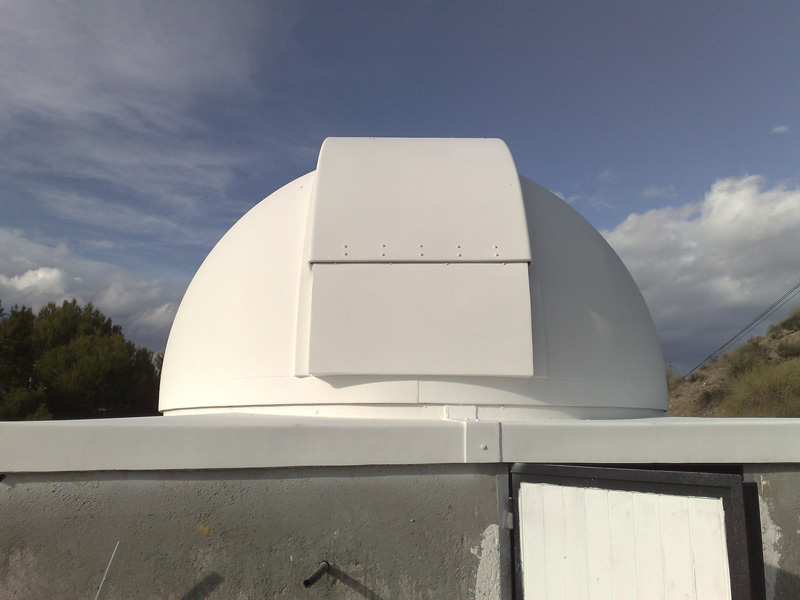

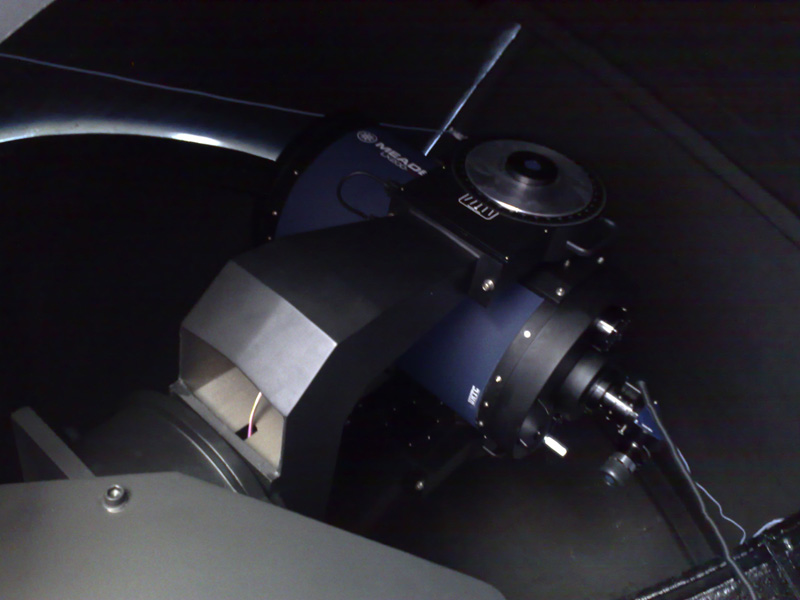

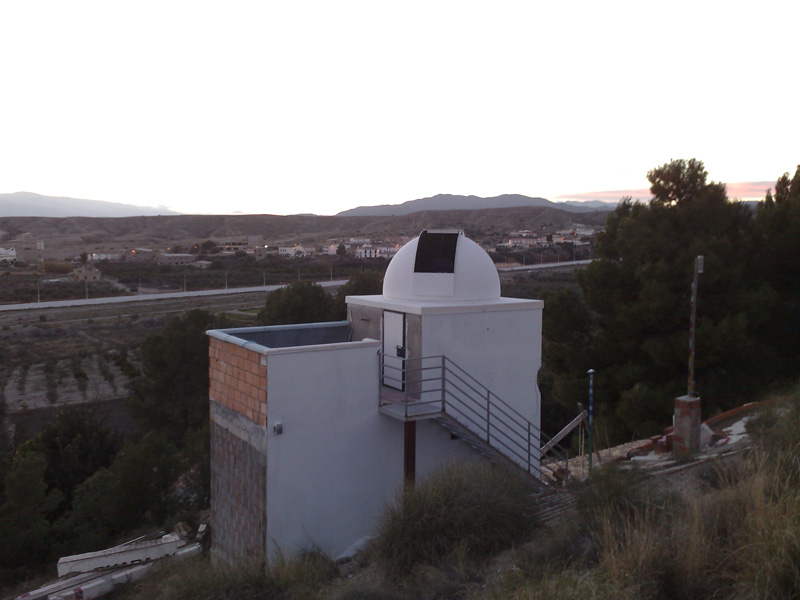

A finales de 2010 ya estaba el observatorio con
el telescopio colocado y en funcionamiento.
A partir de este punto la producción científica en el observatorio no ha parado.
Sección 02 · Resumen del proyecto
Evolución de la obra
La secuencia muestra el paso desde el diseño preliminar del observatorio y el estudio del emplazamiento hasta la llegada del telescopio, el montaje de la cúpula, la instalación de las escaleras y la puesta en funcionamiento del conjunto.
